DOCTOR BLADE
제품소개

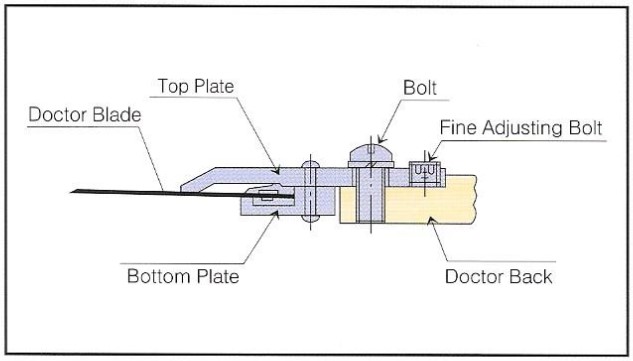

Doctor Blade holder 장치는 기존 Roll에 설치하여 조업 중 Roll 표면에 Build up 되는 이물질을 제거하여 제품의 품질이나 조업여건을 향상 시키는 설비 입니다.
목적 및 장치
ROLL 표면에 부착되어 있는 이물질을 제거하는 목적으로 기존의 ROLL에 장착하는 설비로써 제품의 품질이나 작업여건 향상을 위한 장치 입니다.

특징
- 균일하중 : Holder에 유연성이 있어 Blade의 날 끝이 Roll 길이 방향으로 등 분포 하중으로 접촉되므로 과도한 하중을 받지 않고 균일성 있는 접촉을 얻을 수 있다.
- 가압력의 조정 : 실린더의 Air 압력을 조절하여 Roll에 Touch되는 압력(선압)을 Control하므로 미세한 조정이 가능하고, 필요 최소한 선압으로 Blade의 손상이 적고 Roll 구동 Torque 손실이 적게 나타난다.
- Blade의 교환 : 실린더에 공급되는 압력의 조작으로 간단한 개폐가 가능하므로 상황에 따라 적절한 Blade로 용이하게 교환 가능하도록 되어 있다.
조건
- 장치 취부에 의해 Roll흠 발생
- 기존 Frame등의 일부를 제거하는 개조
- 장치 취부 예정의 Roll의 조건
- Doctor Blade를 사용할 Roll은 사용자가 신품 또는 연마 재생된 Roll를 바꾸어 설치해야 한다.
- Doctor Blade 취부 Roll의 경도는 폴리우레탄의 경우 Hs60이상의 경도를 가진 Roll이 좋다.
- Doctor Blade 의 선정 작업(9가지)
- Roll의 Speed
- 이물질의 종류
- Roll표면경도
- 운전자 조건
- 사용자의 경험치
- Roll의 재질
- Roll표면상태
- Roll Crown 상태
- Roll의 수명
설치효과
- Line-Stop후 각종 Roll 표면에 압착되는 Al-가루를 사전에 제거하여 Dent 발생량을 획기적으로 줄일 수 있다.
- Line 작업 Dent 발생시 발생 장소 확인 시간이 단축되어 불량 발생량을 대폭 줄일 수 있다.
- Line 조업 여건상 Roll 표면의 Dent 제거를 위해서는 Line-Stop이 불가하므로 회전체에 수작업으로 인한 안전사고를 방지할 수 있다.
- 기존 Roll 표면에 묻어 있는 이물질 및 미세한 Dent까지 제거하므로 품질 수준을 대폭 향상 시킨다.
장점
- Doctor의 사용방식이 편이하며, Blade의 탈 부착 후 Air 압력 조정 으로 재조정 할 필요가 없다.
- Doctor Blade Nip양을 실린더의 공기압 조절로 적정 사용 압력으로 충분한 Doctoring과 Roll 표면 보호가 완벽하다.
- 폭 넓은 Roller의 경우Crown에 관계없이 Doctoring이 뛰어나다.
- 과대한 Doctoring에서 오는 과다 작용으로 동력 손실 예방.
- Doctor Blade 의 교환이 탈 부착 방식으로 간단하며, 적정한 Doctoring으로 Blade의 마모가 적다.
